自力式流量調節閥，這種閥的動作原理如圖1所示。在閥門的管道中有一個靶板9，直接受到介質的作用。介質對靶板的作用力是可以計算出來的。從流體力學的計算公式，可以知道作用力的大小和靶板的面積成正比，而和體積流量的平方也成正比，即流量的變化對作用力的影響極大。當靶板的尺寸確定后，流體對靶板的作用力還與靶板及靶室的幾何形狀、介質的密度、流體的雷諾數等因素有關。

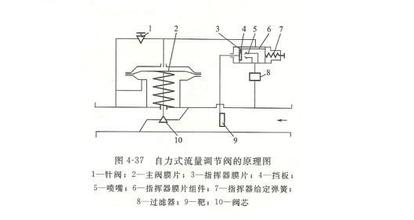

圖1 自力式流量調節閥原理圖
1— 針閥 2—主閥膜片 3—指揮器膜片 4—擋板 5—噴嘴 6—指揮器膜片組建 7—指揮器給定彈簧 8—過濾器 9—靶板 10—閥芯
當管道中的流量增大時，作用在靶板9上的力立刻增大，通過杠桿傳到指揮器膜片3上的力、大于指揮器給定彈簧7的力，使指揮器膜片組件6向右移動，擋板4靠近噴嘴5， 指揮器輸出的壓力減小，通到主閥膜片2上的壓力隨著降低，閥芯10的流通截面減小，流 量也就減少，直到這一流量作用在靶板上的力傳到指揮器內，與給定彈簧7的力相平衡 為止。當管道流量減小時，作用過程則相反。
