Z641國標氣動楔式閘閥

概述

本公司的Z641國標氣動楔式閘閥具有性能可靠、操作切換和維修方便等特點。已被石油、化工、海運等部門廣泛用于對各類介質控制。氣動法蘭閘閥配有氣動執行機構和手動機構，閘閥執行器采用雙層氣缸結構，它與單氣缸式氣動閘閥相比，提升力增大了一倍，解決了單氣缸式氣動閘閥的某些閥板在閥體內楔死而打不開的弊病，具備緩沖機構，能有效地減輕關閉閥門時由于活塞下行沖擊而造成的閥板密封面和閥體密封面的磨損，同時也能避免閘板卡死的現象。氣動法蘭閘閥可以配用電的或氣的回訊器，用以發送閥門開關狀態信息。氣動法蘭閘閥可以實現遠距離控制，集中控制和自動控制。

用途與特點

Z641國標氣動楔式閘閥是一種最常見的啟閉閥，利用閘板的上下工作來接通(全開)和截斷(全關)管道中的流體介質。

  1. 流體阻力小，密封面受介質的沖刷和侵蝕小(閘板開啟高度高)。
  2. 開啟較有力，密封性能好，介質流向不受限制，不擾流，不降壓力。
  3. 形體簡單，制造工藝性好，適用范圍廣。

執行標準

設計與制造 結構長度 法蘭尺寸 壓力-溫度 試驗-檢驗
GB12234 GB12221 GB9113 JB79 GB9131 GB/T13927 JB/T9092

壓力試驗

公稱壓力 1.6 2.5 4.0 6.4 10.0 16.0
強度試驗 2.4 3.8 6.0 9.6 15.0 24.0
水密封試驗 1.8 2.8 4.4 7.0 11.0 18.0
上密封試驗 1.8 2.8 4.4 7.04 11.0 18.0
氣密封試驗 0.4-0.7

主要零件材料及性能

體蓋板 閥   桿 密封面 墊   片 填   料 工作溫度℃ 適用介質
WCB 2Cr13 13Cr
STL
本體材料
尼龍		 增強柔性石墨
1Cr13/柔性石墨
08軟鋼
0Cr18Ni9Ti
0Cr17Ni12Mo2Ti
XD550F（T）
PTFE		 柔性石墨
增強柔性石墨
SFB/260
SFP/260
PTFE		 ≤425 水、蒸汽、油品
WC1 38CrMoA1
25Cr2MoV		 ≤450
WC6 ≤540
WC9 ≤570
ZGCr5Mo ≤540
ZG1Cr18Ni9Ti 1Cr18Ni9Ti ≤200 銷酸類
ZG1Cr18Ni12Mo2Ti 1C18Ni12Mo2Ti ≤200 醋酸類

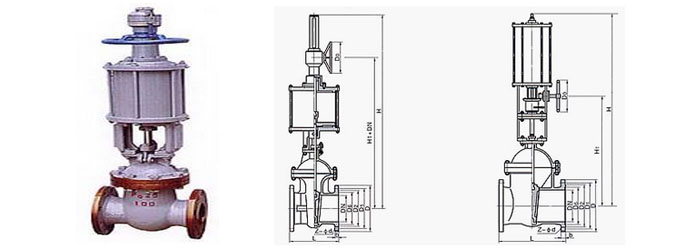

氣動楔式閘閥PN1.6MPa

Z641國標氣動楔式閘閥 氣動楔式閘閥PN1.6MPa

主要外形和連接尺寸 單位:mm

公稱通徑  DN L D D1 D2 b Z-Φd H H1 D0 WT(Kg)
CZ6s40H-16C                CZ6s40Y-16P               CZ6s40Y-16R
50 250 160 125 100 16 4-Φ18 950 570 180 36
65 270 180 145 120 18 4-Φ18 1050 596 180 53
80 280 195 160 135 20 8-Φ18 1080 635 200 72
100 300 215 180 155 20 8-Φ18 1145 645 250 90
125 325 245 210 185 22 8-Φ18 1210 685 250 120
150 350 280 240 210 24 8-Φ18 1300 720 320 132
200 400 335 295 265 26 12-Φ23 1660 940 400 258
250 450 405 355 320 30 12-Φ25 1790 1020 400 297
300 500 460 410 375 30 12-Φ25 1990 1150 450 420
350 550 520 470 435 34 16-Φ25 2090 1170 450 558
400 600 580 525 485 36 16-Φ30 2290 1325 500 840
450 650 640 585 545 40 20-Φ30 2485 1465 500 1110
500 700 705 650 608 44 20-Φ34 2640 1590 550 1380
600 800 840 770 718 48 20-Φ41 2940 1720 550 1620
700 900 910 840 788 50 24-Φ41 3450 1960 600 1966
800 1000 1020 950 898 52 24-Φ41 3650 2190 600 2282
900 1100 1120 1050 998 54 28-Φ41 3815 2400 800 2495
1000 1200 1255 1170 1110 56 28-Φ48 4000 2650 800 2760

氣動楔式閘閥PN2.5MPa-4.0MPa

主要外形和連接尺寸 單位:mm

公稱通徑
DN		 L D D1 D2 b Z-Φd H H1 D0 WT
(Kg)
CZ6s40H-25            CZ6s40Y-25P              CZ6s40Y-25R
50 250 160 125 100 20 4-Φ18 950 570 180 38
65 270 180 145 120 22 8-Φ18 1050 596 180 55
80 280 195 160 135 22 8-Φ18 1080 635 200 76
100 300 230 190 160 24 8-Φ23 1145 645 250 94
125 325 270 220 188 28 8-Φ25 1210 685 250 126
150 350 300 250 218 30 8-Φ25 1300 720 320 136
200 400 360 320 278 34 12-Φ25 1660 940 400 265
250 450 425 370 332 36 12-Φ30 1790 1020 400 300
300 500 485 430 390 50 16-Φ30 1990 1150 450 436
350 550 550 490 448 44 16-Φ34 2090 1170 450 580
400 600 610 550 505 48 16-Φ34 2290 1325 500 860
450 650 660 600 555 50 20-Φ34 2485 1465 500 1260
500 700 730 660 610 52 20-Φ41 2640 1590 550 1420
600 800 840 770 718 56 20-Φ41 3940 1720 550 1710
700 900 955 875 815 60 24-Φ48 3450 1960 600 2105
800 1000 1070 990 930 64 24-Φ48 3650 2190 600 2310
900 1100 1180 1090 1025 66 28-Φ54 3815 2400 800 2620
1000 1200 1305 1210 1140 68 28-Φ58 4000 2650 800 2960

主要外形和連接尺寸 單位:mm

公稱通徑
DN		 L D D1 D2 D6 b Z-Φd H H1 D0 WT
(Kg)
CZ6s40H-40            CZ6s40Y-40P              CZ6s40Y-40R
50 250 160 125 100 88 20 4-Φ18 950 570 200 42
65 280 180 145 120 110 22 8-Φ18 1050 596 200 68
80 320 195 160 135 121 22 8-Φ18 1080 635 250 84
100 350 230 190 160 150 24 8-Φ23 1145 645 320 102
125 400 270 220 188 176 28 8-Φ25 1210 700 320 135
150 450 300 250 218 204 30 8-Φ25 1330 750 400 156
200 550 375 320 282 260 38 12-Φ30 1660 940 400 276
250 650 445 385 345 313 42 12-Φ34 1820 1050 450 306
300 750 510 450 408 364 46 16-Φ34 1990 1150 450 510
350 850 570 510 465 422 52 16-Φ34 2110 1190 500 720
400 950 655 585 535 474 58 16-Φ41 2335 1370 550 1050
450 1050 680 610 560 524 60 20-Φ41 2490 1510 550 1320
500 1150 755 6720 612 576 62 20-Φ48 2640 1590 550 1800
600 1350 890 795 730 678 62 20-Φ54 2940 1720 600 2160

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的Z641國標氣動楔式閘閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
