概述

Z960高溫高壓電站閘閥也稱電站專用閥門，主要適用于火力電站各種系統的管路上，切斷或接通管路介質。高壓電站閘閥適用介質：水、蒸氣等非腐蝕性介質。高壓電站閘閥與其他閥門產品相比的特點是高溫高壓，獨特的自密封設計，壓力越高，密封越可靠。由于性能技術特性、工況的特殊使產品也形成了其他產品所替代不了的特點。高溫高壓電站閘閥在管道中一般應當水平安裝。

執行標準

• 制造與驗收技術條件按日本火力發電用閥門標準E101和JB/T3595-93的規定。
• 結構長度按E101的規定或按用戶提供尺寸。
• 焊接坡口按電力工業管理標準78DG的規定或按用用戶提供尺寸。

結構優勢與特點

1. Z960高溫高壓電站閘閥采用先進流道等徑直通結構，極大降低了流阻系數與能量的損耗，顯著提高了閥門使用壽命和性能。
2. 閥門中腔采用壓力自緊式密封結構、密封性能好。支管兩端為焊接結構。
3. 閥板與閥座密封面采用司太立（stellite）鈷基硬質合金堆焊而成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好。
4. 閥桿經調質和表面氮化外理，具有良好的抗腐蝕性和抗擦傷性。
5. 啟閉件的結構可根據用戶要求設計成單板、雙板、平行雙板等不同形式。

性能規范

主要零件材料

根據用戶要求可提供氣動、液動和齒輪傳動閘閥產品。

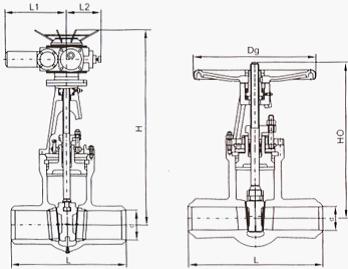

主要尺寸及重量

注：1、焊接口“d”尺寸可根據用戶要求制造。

主要尺寸及重量

主要尺寸及重量
