概述

大田閥門生產銷售的一體式法蘭高溫球閥(替球閥)，金屬密封結構,密封形式為金屬對金屬密封,可調換金屬密封圈對金屬密封,不銹鋼板與石墨復合板密封圈對金屬密封.硬密封蝶閥的驅動形式除了電動之外還有：手動,蝸輪桿傳動,氣動等。一體式高溫球閥的蝶板安裝于管道的直徑方向。在硬密封球閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，閥門則牌全開狀態。 一體式高溫球閥新型高壽命不銹鋼蝶閥的特點以及蝶閥在使用過程中存在問題，目前 ,耐腐蝕球閥,硬密封蝶閥作為一種用來實現管路系統通斷及流量控制的部件，已在石油、化工、冶金、水電等許多領域中得到極為廣泛地應用。在已公知的蝶閥技術中，其密封形式多采用密封結構，密封材料為橡膠、聚四氟乙烯等。由于球閥結構特征的限制，不適應耐高溫、高壓及耐腐蝕、抗磨損等行業。

結構示意圖

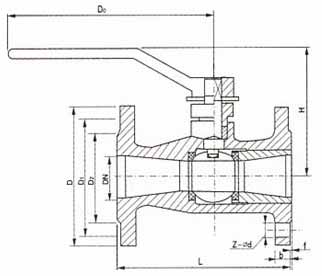

一體式法蘭高溫球閥結構圖

性能規范

型號 Type	公稱壓力(MPa) NominalPressure	試驗壓力Ps（MPa） Test pressure			工作溫度（℃） workingtemperature	適用介質 Suitable aedium
型號 Type	公稱壓力(MPa) NominalPressure	強度水（MPa）	密封水（MPa）	氣密封（MPa）	工作溫度（℃） workingtemperature	適用介質 Suitable aedium
PF·QQ41M-16	1.6	2.4	1.8	0.6	≤300	氣動、水、油等 Steam,Water,Oiletc
PF·QQ41M-25Q	2.5	4.0	2.8	0.6	≤350	氣動、水、油等 Steam,Water,Oiletc

主要零件材料

零件名稱Parts name	材料 Material
零件名稱Parts name	PF·QQ41M-10 16	PF·QQ41M-25Q
閥體Body	HT200	QT450-10
球體 Ball	不銹鋼 Stainless steel
閥桿 Stem	45#
手柄 Handle wheel	Q235
密封圈Seal ring	復合石墨Lompouned graphite

外形尺寸和連接尺寸

型號 Tpye	公稱通徑DN(mm) Nominal dameter	尺寸（mm） Dimensions
型號 Tpye	公稱通徑DN(mm) Nominal dameter	L	D	D1	D2	b-f	Z-Φd	H	Do
PF·QQ41M-16	15	115	95	65	45	14-2	4-14	105	150
	20	130	105	75	55	16-2	4-14	110	150
	25	140	115	85	65	16-2	4-14	120	160
	32	165	135	100	78	16-2	4-18	145	160
	40	180	145	110	85	16-2	4-18	155	250
	50	200	160	125	100	18-3	4-18	175	300
	65	220	180	145	120	18-3	4-18	195	300
	80	250	195	160	135	20-3	8-18	225	320
	100	280	215	180	155	20-3	8-18	255	320
	125	320	245	210	185	22-3	8-18	285	400
	150	360	280	240	210	24-3	8-23	295	400
	200	400	335	295	265	30-3	12-23	330	450
PF·QQ41M-25Q	40	180	145	110	85	18-3	4-18	155	250
	50	200	160	125	100	20-3	4-18	175	300
	65	220	180	145	120	22-3	8-18	195	300
	80	250	195	160	135	22-3	8-18	225	320
	100	280	230	190	160	24-3	8-23	255	320
	125	320	270	220	188	28-3	8-25	285	400
	150	360	300	250	218	30-3	8-25	295	400
	200	400	360	310	278	34-3	12-25	330	450
