XSQ72F（PPL、M）-16
大田閥門公司生產銷售的信號球閥,本公司引進消化吸收技術，它由手動球閥與回信器（機械式或接近式）組成，此球閥主要應用于手動操作時，需開關信號反饋顯示的場合。
信號球閥具有結構緊湊、體積小、重量輕、安裝方便等特點， 可廣泛應用在石油、化工、冶金、電站、輕工等領 域，對油、水、氣及紙漿或纖維狀流體進行自動調 節(jié)或切斷控制
| ZSQ72F-16 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 通徑DN | d | L | D | K | n-Md | f | H | W | W1 | |
| mm | in | |||||||||
| 15 | 1/2″ | 14 | 35 | 90 | 65 | 4-M12 | 2 | 170 | 145 | 90 |
| 20 | 3/4″ | 19 | 38 | 100 | 75 | 4-M12 | 2 | 175 | 145 | 90 |
| 25 | 1″ | 24 | 42 | 110 | 85 | 4-M12 | 2 | 180 | 160 | 90 |
| 32 | 11/4″ | 29 | 50 | 135 | 100 | 4-M16 | 2 | 195 | 180 | 90 |
| 40 | 11/2″ | 38 | 60 | 145 | 110 | 4-M16 | 2 | 205 | 220 | 90 |
| 50 | 2″ | 48 | 72 | 160 | 125 | 4-M16 | 3 | 230 | 230 | 90 |
| 65 | 21/2″ | 64 | 95 | 180 | 145 | 4-M16 | 3 | 245 | 250 | 90 |
| 80 | 3″ | 72 | 118 | 195 | 160 | 8-M16 | 3 | 270 | 290 | 90 |
| 100 | 4″ | 92 | 140 | 215 | 180 | 8-M16 | 3 | 290 | 350 | 90 |
| 125 | 5″ | 110 | 175 | 245 | 210 | 8-M16 | 3 | 460 | 90 | |
| 150 | 6″ | 135 | 210 | 280 | 240 | 8-M20 | 3 | 610 | 90 | |
| 200 | 8″ | 175 | 300 | 335 | 295 | 12-M20 | 3 | 840 | 90 | |
 |
 |

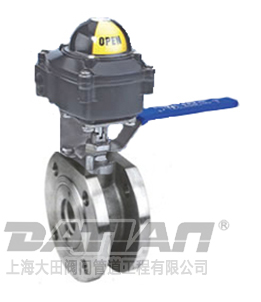

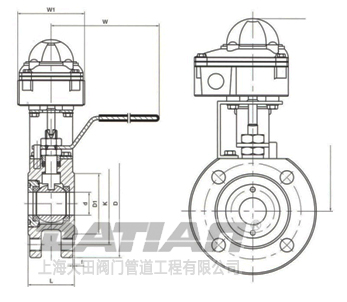

| 信號球閥 | 信號球閥外形結構圖 |
