氣動線性調節球閥

概述

大田閥門公司生產銷售的氣動線性調節球閥采用V型通道球體的超短球閥與氣動執行器、閥門定位器組成,可實現微小流量的線性調節,是一種用途廣泛的新型調節閥

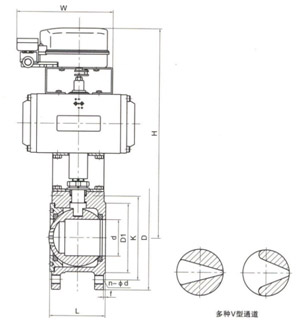

WXQ672F(PPL、M)-16結構示意圖

氣動線性調節球閥結構圖

主要外形和連接尺寸 單位Unit:(mm)

通徑DN d L D K D1 n-Φd F H W
mm in
10 3/8″ 10 32 85 60 38 4-M12 2 310 105
15 1/2″ 14 35 90 65 46 4-M12 2 315 140
20 3/4″ 19 38 100 75 56 4-M12 2 325 140
25 1″ 24 42 110 85 65 4-M12 2 330 140
32 1 1/4″ 29 50 130 100 76 4-M16 3 365 16
40 1 1/2″ 38 60 145 110 84 4-M16 3 375 164
50 2″ 48 70 160 125 99 4-M16 3 398 190
65 2 1/2″ 64 95 180 145 118 4-M16 3 408 210
80 3″ 76 118 195 160 132 8-M16 3 450 247
100 4″ 95 140 215 180 156 8-M16 3 465 278
125 5″ 118 195 245 210 184 8-M16 3 525 348
150 6″ 150 260 280 240 211 8-M20 3 578 378
200 8″ 200 350 335 295 266 12-M20 3 650 432

結構長度:Q/OLF002-88
法蘭標準:JB79亦可按GB9113、ANSI B16.5、B2212

溫馨提示:
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的氣動線性調節球閥性能參數、結構尺寸參數、價格等詳情,或要求印刷樣本,請聯系我們
