概述

高壓平衡式角型截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。波紋管截止閥只適用于全開和全關，不允許作調節和節流。

結構特點

構造較簡單，便于制造和維修，成本低；
調節精度不高，不能作調節使用；
密封面易沖蝕，不能作切斷介質用；
密封性較差；

PNl6～45	(JLH)L／J87Y JLH多功能閥 (JLH)L／J87×型高壓平衡式截止閥 (JLH)L，L87F1 01型高壓平衡式節流閥

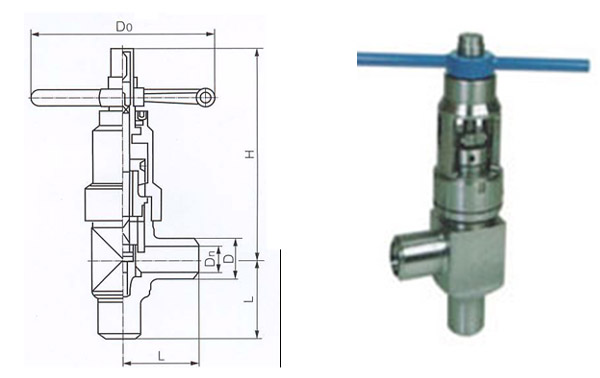

外形及連接尺寸

公稱壓力PN(MPa)	公稱通徑DN(mm)	外形尺寸
公稱壓力PN(MPa)	公稱通徑DN(mm)	L	L1	H	Dn	D1	D	b	D0
16 20	40	121	281	340	36	88.8	120	20	280
	50	140	300	380	45	88.8	120	20	300
	65	165	325	395	58	88.8	120	20	360
	80	184	374	475	72	107.8	140	20	400
25 35 45	40	121	281	340	36	88.8	120	20	280
	50	140	300	380	45	88.8	120	20	300
	65	165	325	395	58	88.8	120	20	360
	80	184	374	475	72	107.8	140	20	400

注：L1=L+對焊卡箍頭

高壓平衡式角型焊接截止閥

PNl6～45	(JLH)L，J67Y JLH多功能閥 (JLH)L/J67X型高壓平衡式截止閥(JLH)L/L67F1 01型高壓平衡式節流閥

外形及連接尺寸

公稱壓PN(MPa)	公稱通徑DN(mm)	外形尺寸
公稱壓PN(MPa)	公稱通徑DN(mm)	L	H	Dn	D	D0
16 20	25	108	310	23	42	200
	32	1 14	325	29	54	240
	40	121	340	36	60	280
	50	140	380	45	73	300
	65	165	3 95	58	89	360
	80	184	475	72	108	400
	100	229	495	90	133	450
	125	266	545	113	159	500
	150	305	57 5	135	192	550
25 35 45	25	108	310	23	42	200
	32	114	325	29	54	240
	40	121	340	36	60	280
	50	140	380	45	73	300
	65	165	395	58	89	360
	80	184	475	72	108	400
	100	229	495	90	133	450
	125	266	545	113	159	500
	150	305	575	135	192	550

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的高壓平衡式角型截止閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。

上一個產品：高壓平衡式角型截止閥下一個產品：JLH多功能閥
