概述

Z43F 導流孔平行式閘閥，閘閥通常適用于不需要經常啟閉，而且保持閘板全開或全閉的工況。不適用于作為調節或節流使用。閘閥是作為截止介質使用，在全開時整個流通直通，此時介質運行的壓力損失最小。對于高速流動的介質，閘板在局部開啟狀況下可以引起閘門的振動，而振動又可能損傷閘板和閥座的密封面，而節流會使閘板遭受介質的沖蝕。從結構形式上，主要的區別是所采用的密封元件的形式。根據密封元件的形式，常常把閘閥分成幾種不同的類型，如：楔式閘閥平行式閘閥平行雙閘板閘閥楔式雙閘板閘等。最常用的形式是楔式閘閥和平行式閘閥。

結構示意圖

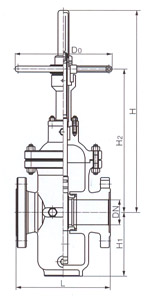

Z43F 導流孔平行式閘閥結構示意圖

適用范圍

Z43F導流孔平行式閘閥廣泛應用于各種石油、化工、液化氣、給排水、食品、制藥、發電、鍋爐蒸汽系統、礦產、城建、市政、等領域，以及居民日常生活中。

主要外形尺寸

Class	DN	in	2	2¹/₂	3	4	5	6	8	10	12	14	16	18	20	24	28	32	36
Class	DN	mm	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900
150Lb	L		178	190	203	220	254	267	292	330	356	381	406	432	457	508	610	660	711
	H		440	483	595	663	735	833	1072	1265	1433	1675	1857	2036	2247	2723	3092	3414	3870
	H1		133	145	180	210	288	298	377	461	530	620	692	765	850	1020	1150	1376	1520
Class	DN	in	2	2¹/₂	3	4	5	6	8	10	12	14	16	18	20	24	28	32	36
Class	DN	mm	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900
300Lb	L		216	241	283	305	381	403	419	457	502	761	838	914	991	1143	1346	1524	1727
	H		440	483	595	663	735	833	1072	1265	1433	1675	1857	2036	2247	2723	3092	3414	3870
	H1		133	145	180	210	288	298	377	461	530	620	692	765	850	1020	1150	1376	1520
Class	DN	in	2	2¹/₂	3	4	5	6	8	10	12	14	16	20	24	28	32	36
Class	DN	mm	50	65	80	100	125	150	200	250	300	350	400	500	600	700	800	900
400Lb	L		292	330	356	406	457	495	595	673	762	826	902	1054	1232	1397	1651	1880
	H		440	483	595	663	735	835	1072	1265	1433	1675	1857	2247	2723	3092	3414	3870
	H1		138	150	185	215	270	300	385	470	540	630	705	885	1040	1170	1400	1545
Class	DN	in	2	2¹/₂	3	4	5	6	8	10	12	14	16	20	24	28	32	36
Class	DN	mm	50	65	80	100	125	150	200	250	300	350	400	500	600	700	800	900
600Lb	L		292	330	356	432	508	550	660	787	838	889	991	1194	1397	1549	1778	2083
	H		440	483	595	685	735	835	1075	1265	1435	1680	1857	2255	2723	3110	3430	3890
	H1		138	150	185	215	270	300	385	470	540	630	705	885	1040	1170	1400	1545
