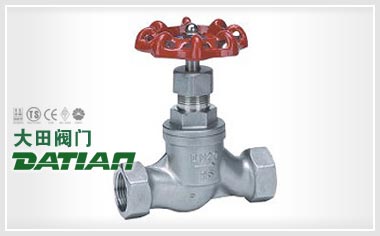

國標內螺紋截止閥適用于水、油、氣及硝酸、醋酸等場合。是我廠用硅溶膠精密鑄造的不銹鋼閥體，引進國外先進加工的工藝，結構合理、造型美觀。主要用來接通或截?cái)喙苈分械慕橘|(zhì)。一般不用于調節流量。
國標內螺紋截止閥主要用來切斷(或接通)管路介質，適用于化工等行業的硝酸、醋酸等場合。采用明桿支架式，螺栓連接閥蓋結構，旋轉升降閥桿和手輪、閥體、閥蓋的設計經過嚴格的計算。具有良好的強度、剛度和流通能力。閥蓋上設計了上密封座，在全開狀態下使填料密封更為可靠，并方便填料的更換。適用于石油、化工、冶金、電力、造紙、制藥、食品、水處理、石油、化工、火力電站等各種工況的管路上，切斷或接通管路介質。
| 公稱壓力 | PN | 1.6 | MPa |
|---|---|---|---|
| 強度試驗壓力 | PT | 2.4 | |
| 低壓氣密封試驗壓力 | 0.6 | ||
| 高壓密封試驗壓力 | 1.6 | ||
| 適用介質 | J11W-16C | J11W-16P | J11W-16R |
| 水、油品、氣 | 硝酸類 | 醋酸類 | |
| 適用溫度 | ≤200℃ | ||
| 零件名稱 | J11W-16C | J11W-16P | J11W-16R |
|---|---|---|---|
| 閥體 | WCB | ZG1Cr18Ni9Ti304. CF8 | ZG1Cr18Ni12Mo2Tii316. CF8M |
| 閥蓋 | 1Cr18Ni9Ti304 | 1Cr18Ni9Ti304 | 1Cr18NI12Mp2Ti316 |
| 閥桿 | 1Cr18Ni9Ti304 | 1Cr18Ni9Ti304 | 18Ni12Mo2Ti316 |
| 密封圈 | 聚四氟乙烯 | ||
| 填料 | 聚四氟乙烯 | ||
| DN | G | L | E | B | H | A | KG |
|---|---|---|---|---|---|---|---|
| 15 | 1/2〞 | 90 | 14 | 32 | 109 | 70 | 0.9 |
| 20 | 3/4〞 | 100 | 16 | 36 | 109 | 70 | 1.1 |
| 25 | 1〞 | 120 | 18 | 46 | 132 | 80 | 1.8 |
| 32 | 11/4〞 | 140 | 20 | 55 | 156 | 90 | 2.5 |
| 40 | 1 〞 | 170 | 22 | 65 | 167 | 100 | 3.7 |
| 50 | 2〞 | 200 | 24 | 80 | 1282 | 120 | 5.5 |
| 65 | 2 〞 | 260 | 26 | 95 | 200 | 140 | 9.3 |
溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的國標內螺紋截止閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
