EG6B41F(無襯里)、EG6B41Fs(襯氟塑料)氣動隔膜閥(常閉型)

概述

設計與制造：BS5156
結構長度：BS5156
法蘭連接尺寸：BS4504、DIN2532、JIS B2212、ANSI B16.1、IS02004

用途

EG6B41F(無襯里)、EG6B41Fs(襯氟塑料)氣動隔膜閥(常閉型)專用于控制非腐蝕性或強腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種氟塑料，適用于不同工作溫度和流體管路。
適用溫度：≤85℃、≤100℃、≤120℃、≤150℃、（可按照襯里和隔膜材料）
壓力等級：0.6、1.0、1.6

測試

襯里層：電火花檢測
實驗與檢驗按BS6755標準
公稱壓力：PN 閥體：PN×1.5 密封：PN×1.1
材料：
閥體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼 閥蓋：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
襯里：無襯里、氟塑料 隔膜：氟塑料
閥瓣：鑄鐵、碳鋼 氣缸：鋁合金、碳鋼 氣動薄膜：橡膠 閥桿：碳鋼、不銹鋼 手輪：鑄鐵
部件列表：

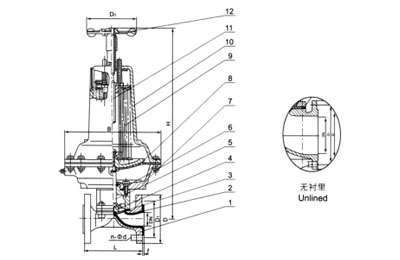

1、閥體2、閥體襯里3、隔膜4、閥瓣5、下閥桿6、閥蓋7、氣缸8、氣動薄膜9、彈簧10、氣缸蓋11、上閥桿12、手輪

EG6B41F(無襯里)、EG6B41Fs(襯氟塑料)氣動隔膜閥(常閉型)

DN 公稱壓力 工作壓力 L D D1 n-Фd f H D0 B 代號 氣源
壓力		 氣源接頭 耗氣量 重量
15 1.6 1.6 108 95 65   2
20 117 105 75 4-13.5 2   120 168 61 0.3 1/8 163.87 7.2
25 127 115 85 4-13.5 2 394 120 168 61 0.3～0.4 1/8 196.65 8.9
32 146 140 100 4-17.5 2 400 120 168 61 0.3～0.4 1/8 229.4 10.6
40 259 150 110 4-17.5 2 485 165 260 62 0.3～0.4 1/4 1425.7 19.5
50 190 165 125 4-17.5 2 635 165 318 63 0.3～0.4 1/4 2284.1 34.9
65 1.0 1.0 216 185 145 4-17.5 2 650 165 318 63 0.3～0.4 1/4 3048 39.9
80 254 200 160 8-17.5 2 660 165 318 63 0.4～0.5 1/4 3244.7 51.9
100 305 220 180 8-17.5 2 816 280 425 64 0.4～0.5 3/8 6964.5 93.2
125 0.6 356 250 210 8-17.5 3 825 280 425 64 0.4～0.5 3/8 7439.7 105.3
150 406 285 240 8-22 3 1013 310 549 65 0.5 3/8 14912 184.5
200 0.4 521 340 295 8-22 3 1300 483 749 66 0.6 1/2 49161 407.4


注：1.氣動隔膜閥門尚可附裝反饋信號、限位器或定位器，以適應自控、程控或調節流量的需要。
2.氣動閥門的反饋信號采用無觸點傳感技術。
3.采用薄膜式氣缸替代活塞式氣缸，排除了活塞環易損漏而導致無法啟閉閥門的弊端
4.當氣源發生故障時，可操作手輪使閥門開啟。
1.氣動隔膜閥可根據不同的介質和操作壓力，按下表選擇不同規格的執行機構，以達到最理想的使用效果。
2.下表中帶★標記的為本廠基型配置產品。
3.當用戶不提出要求時，氣動隔膜閥的密封壓力一般調試為0.66MPa，只有LP＜0.6MPa的閥門，其密封壓力按表中的LP值進行調試。
4.表中的OP為氣源操作壓力，LP為管道壓力。
EG6B41F(無襯里)、EG6B41Fs(襯氟塑料)氣動隔膜閥(常閉型)

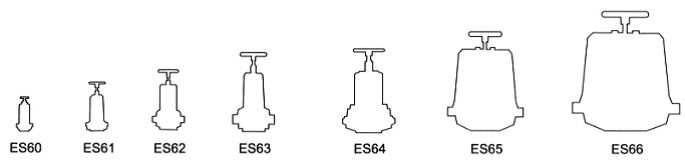

氣動裝置型式、代號及適用范圍

公稱通徑 工況條件 氣動裝置操作壓力范圍
ES60 ES61 ES62 ES63 ES64 ES65 ES66
20 OP   0.3
LP   1.0★
25 OP   0.46 0.29
LP   0.8★ 1.0
32 OP
LP
40 OP   0.41 0.38 0.26
LP   0.2 1.0★ 1.0
50 OP     0.42 0.36 0.2
LP     0.4 1.0★ 1.0
65 OP     0.36 0.44 0.3
LP     0.2 1.0 1.0
80 OP       0.42 0.4
LP       0.4 1.0
100 OP         0.45 0.42
LP         0.5★ 0.7
125 OP         0.48 0.5
LP         0.3★ 0.6
150 OP         0.46 0.52 0.4
LP         0.1 0.4★ 0.7
200 OP             0.4
LP             0.3★
250 OP
LP

外形尺寸和參考質量

代號w ES61 ES62 ES63 ES64 ES65 ES66
D0w 120 165 165 280 310 483
Bw 168 260 318 425 459 749
DN H Kg H Kg H Kg H Kg H Kg H Kg
20 390 9
25 391 10 452 18.5
32 413 12 474 20
40 418 13 478 22
50 449 16.5 487 25 620 34.5
65     503 30 636 40
80     512 39 645 46.5 799 82.5
100     549 48.5 686 56.5 819 93 918 151
125         702 64 835 104 940 159.5   293.5
150             898 113.5 998 186 1153 324
200                     1231 407
250                     1297 475


注：表中重均為短結構閥體。



氣動裝置在不同通徑閥門上的耗氣量及氣管接頭尺寸

DN ES53
ES60
ES67		 ES54
ES61
ES68		 ES62 ES55
ES69		 ES63 ES56
ES70
In3 cm3 In3 cm3 In3 cm3 In3 cm3 In3 cm3 In3 cm3
20 2.2 36.05 10 163.87
25 2.5 40.97 12 196.65 70 1147.1 70 1147.1
32     14 229.4 83 1360.1 74 1212.6
40     16 262.19 87 1425.7 89 1458.4
50     20 327.74 91 1491.2 85 1392.9 175 2884.1 193 3162.7
65         96 1573.5 90 1474.8 186 3047.9 204 3342.9
80         102 1671.5 97 1589.5 198 3244.7 215 3523.7
100         110 1802.6     210 3441.3 227 3719.8
125                 222 3637.9 239 3916.5
150
200
250
氣源接頭 RC1/8 RC1/8



DN ES64 ES57
ES71		 ES65 ES58
ES72		 ES66 ES73
In3 cm3 In3 cm3 In3 cm3 In3 cm3 In3 cm3 In3 cm3
20
25
32
40
50
65
80 405 6636.7 405 6636.7
100 425 6946.5 425 6918.1     650 10651.6
125 454 7439.7 450 7374.7 700 11470.9 650 10651.6
150 478 7980.5 475 7783.8 910 14912.1 650 10651.6 3000 49161 2000
200         1020 16714.7 650 10651.6 3000 49161 2400 32774
250             650 10651.6 3000 49161 2400 339328.89328.8
氣源接頭 RC3/8 RC1/2 RC3/8



溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的EG6B41F(無襯里)、EG6B41Fs(襯氟塑料)氣動隔膜閥(常閉型)性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
