J6B41J氣動襯膠截止閥專用于控制一般腐蝕性介質，閥體內腔苗冕覆有可供選擇的各種橡膠，氣動襯膠截止閥適用于不同工作溫度和流體管路，具有強度高、耐腐蝕性能好的特點。
適用溫度：適用溫度：≤85℃、≤100℃、≤120℃（按照襯里材料）
壓力等級：PN0.6、1.0、1.6
設計與制造：GB12235 結構長度：GB12221(1系列) 法蘭連接尺寸：GB4216、JB78
襯里層：電火花檢測 實驗與檢驗按：GB/T 13927標準 公稱壓力：PN(MPa) 閥體：PN×1.5 密封：PN×1.1 材料：閥體：鑄鐵、碳鋼、不銹鋼 閥蓋：鑄鐵、碳鋼、不銹鋼 襯里：橡膠 氣缸：鑄鐵 活塞：碳鋼 閥瓣：碳鋼 、不銹鋼、完全包覆橡膠 閥桿：碳鋼、不銹鋼、完全包覆橡膠 手輪：鑄鐵、碳鋼

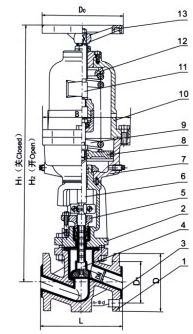

1、閥體2、閥蓋3、閥體襯里4、閥瓣5、壓蓋 6、中閥桿7、下氣缸 8、活塞 9、彈簧 10、上氣缸 11、上閥桿 12、壓盤、13手輪
| 公稱通徑 | 公稱壓力 | 工作壓力 | L | D | D1 | n-Фd | H1 | H2 | D0 | 質量 |
|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 1.6 | 1.6 | 130 | 95 | 65 | 4-14 | ||||
| 20 | 150 | 105 | 75 | 4-14 | ||||||
| 25 | 160 | 115 | 85 | 4-14 | 160 | 23 | ||||
| 32 | 180 | 140 | 100 | 4-18 | 540 | 570 | 160 | 25.5 | ||
| 40 | 200 | 150 | 110 | 4-18 | 560 | 590 | 200 | 50 | ||
| 50 | 230 | 165 | 125 | 4-18 | 748 | 782 | 200 | 51.5 | ||
| 65 | 1.0 | 1.0 | 290 | 185 | 145 | 4-18 | ||||
| 80 | 310 | 200 | 160 | 6/2-18 | 320 | 140 | ||||
| 100 | 350 | 220 | 180 | 6/2-18 | 320 | 169 | ||||
| 125 | 400 | 250 | 210 | 6/2-18 | 320 | 220 | ||||
| 150 | 480 | 285 | 240 | 6/2-22 | ||||||
| 200 | 0.6 | 600 | 340 | 295 | 6/2-22 |
溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的J6B41J型氣動襯膠截止閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
