用途

排空止回閥安裝在火電機組的高壓給水泵出口管道上,防止給水倒流,保護給水泵.該閥配合水泵最小流量自動再循環旁閥工作,當給水泵在低負荷或者出口截門關閉狀態時,自動再循環旁路閥應處于開啟位置,以保證水泵的安全運行.當空排止回閥開啟時,再循環旁路閥就自動關閉.

作用原理及結構特點

打開出口閥，給水泵啟動，給水達到一定的壓力后，空排止回閥的閥芯自動升起，推離閥座，給水即流出。同時閥芯連桿拔動排空口閥片封閉排空口。當給水泵流量減小時，閥芯下落，推動連桿拔開排空閥片，開啟再循環門維持水泵最小流量。當停泵時，閥芯自動下落關閉通道，從而防止高壓水錘對給水系統的破壞。

作用原理

打開出口閥,給水泵啟動,給水達到一定的壓力后,閥瓣在給水壓力的作用下升一定的高度,推離閥座,給水即流出.同時由于閥瓣的上升,帶動連桿轉動,撥動排空口閥片,使再循環的刀片式活門向下移動,關閉排空口,當給水流量減少時,閥瓣下落,推動連桿撥開排空閥片,開啟再循環門維持水泵最小的允許流量,當停泵時,閥瓣自動下落,關閉閥口通道,防止高壓水錘給水系統的破壞.

結構特點

1. 該閥配合再循環旁路閥工作,維持系統的安全運行.
2. 主閥瓣上下移動,介質倒流時,借助介質壓力及彈簧作用下關閉通道,此時旁路閥開啟,當主閥瓣全開時,旁路閥關閉.
3. 閥瓣密封采用不銹鋼堆焊而成,耐磨,抗擦傷性強,密封可靠.
4. 閥門應垂直安裝.

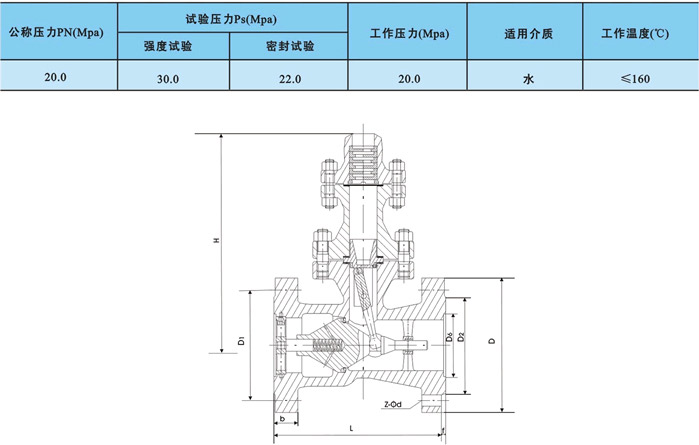

主要性能規范

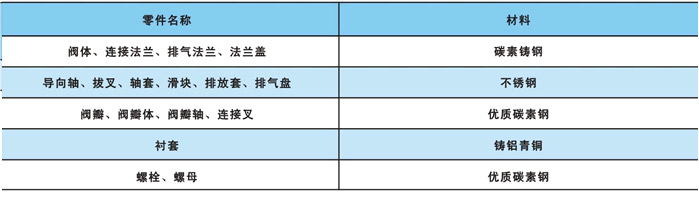

主要零件材料

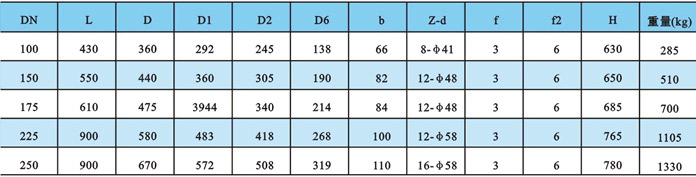

主要連接尺寸
