氣動襯膠/襯氟塑料隔膜閥(常閉式)

概述

G6B41J-10型 常閉氣動
G6B41W-6.4型 G6B41J-6.4型 G6B41FS-6.4型

  • 設計與制造按:GB12239
  • 結構長度按:GB12221
  • 法蘭連接尺寸按:GB 4216.4
  • 試驗與檢驗按:GB/T 13927

適用范圍

當前隔膜閥廣泛地應用于城建、化工、冶金、石油、制藥、食品、飲料、環保中。

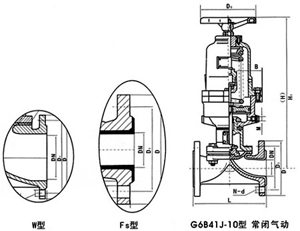

結構示意圖

氣動襯膠、襯氟塑料隔膜閥(常閉式)

性能規范

型號 公稱壓力PN(MPa) 試驗壓力PS(MPa) 適用介質 工作溫度(℃)
殼體試驗 密封試驗
G6B4WUFS-6 0.6 0.9 0.66 W.非腐蝕性流體
J·一般腐蝕性流體
FS。強酸堿及各種有機溶劑(溶融堿金屬元素氧除外)
≤100
≤85
≤150
G6B4WUFS-4 0.4 0.6 0.44

主要零件材質

零件名稱 閥體 閥瓣、閥蓋 氣缸、氣缸蓋 螺桿、閥桿、活塞 隔膜
材料 HT200襯氟塑料、襯橡膠 HT200 HT200 35 氟丁橡膠、氟塑料

外形連接尺寸及重量

型號 公稱通徑DN(㎜) 尺寸(mm) 氣動裝置(㎜) 質量
(㎏)
L D1 D n-d H1 D0 耗氣量㎝2 氣源壓力MPa
G6B41WJFS-6 25 145 85 115 4-13.5 296 120 2.395×102 0.4 8
32 160 100 140 4-17.5 398 140 6.082×102 0.4 15
40 180 110 150 4-17.5 406 140 6.082×102 0.4 17
50 210 125 165 4-17.5 464 160 1.235×102 0.4-0.5 26
65 250 145 180 4-17.5 - 160 3.725×103 0.4-0.5 32
80 300 160 200 4-17.5 645 200 3.725×103 0.4-0.5 56
100 350 180 220 8-17.5 665 240 9.458×103 0.4-0.5 100
125 400 210 250 8-17.5 832 320 1.409×104 0.4-0.5 170
150 460 240 285 8-22 933 320 2.868×104 0.5 323
G6B41WJFS-4 200 570 295 340 8-22 1275 400 4.619×104 0.5 386

注:

  1. 氣動隔膜閥尚可附裝反饋信號、限位器或定位器,以適應自近控、程控或調節流量的需要。
  2. 氣動閥門的反饋信號采用無觸點傳感技術。
  3. 采用氣缸活塞式。
  4. 當氣源發生故障時,可操作手輪使閥門開啟。

溫馨提示:
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的氣動襯膠/襯氟塑料隔膜閥(常閉式)性能參數、結構尺寸參數、價格等詳情,或要求印刷樣本,請聯系我們
