EG41W(無襯里)、EG41J(襯膠)堰式隔膜閥專用于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠、適用于不同工作溫度和液體管路。
適用溫度：≤85℃、≤100℃、≤120℃、≤150℃(按照襯里和隔膜材料)
壓力等級：PN(MPa) 0.6 1.0 1.6
當前隔膜閥廣泛地應用于城建、化工、冶金、石油、制藥、食品、飲料、環保中。
閥體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
閥蓋：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
襯里：無襯里、橡膠
隔膜：橡膠
閥瓣：鑄鐵
氣缸：鋁合金、碳鋼
氣動薄膜：橡膠
閥桿：碳鋼、不銹鋼 手輪：鑄鐵
襯里層：電火花檢測
試驗與檢驗按BS6755標準
公稱壓力：PN(MPa)
閥體：PN×1.5
密封：PN×1.1

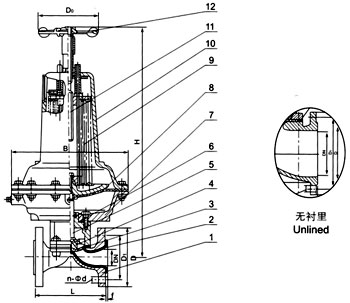

部件列表：1．閥體 2．閥體襯里 3．隔膜 4．閥瓣 5．下閥桿 6．閥蓋 7．氣缸 8．氣動薄膜 9．彈簧 10．氣缸蓋
11．上閥桿 12．手輪 設計與制造：BS5156
結構長度：BS5156
法蘭連接尺寸：BS4504、DIN2532、JIS B2212、ANSI B16.1、ISO2004
| DN | 公稱壓力 MPa |
工作壓力 MPa |
L mm |
D mm |
D1 mm |
n-Фd mm |
f mm |
H mm |
D0 mm |
B mm |
代號 ES |
氣源壓力 MPa |
氣源接頭 MPa |
耗氣量 cm3 |
質量 Kg/kilos |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 1.6 | 1.6 | 108 | 95 | 65 | 4-14 | 2 | ||||||||
| 20 | 117 | 105 | 75 | 4-14 | 2 | 120 | 168 | 61 | 0.3 | 1/8 | 163.87 | 7.2 | |||
| 25 | 127 | 115 | 85 | 4-14 | 2 | 394 | 120 | 168 | 61 | 0.3~0.4 | 1/8 | 196.65 | 8.9 | ||
| 32 | 146 | 140 | 100 | 4-18 | 2 | 400 | 120 | 168 | 61 | 0.3~0.4 | 1/8 | 229.4 | 10.6 | ||
| 40 | 159 | 150 | 110 | 4-18 | 2 | 485 | 165 | 260 | 62 | 0.3~0.4 | 1/4 | 1425.7 | 19.5 | ||
| 50 | 190 | 165 | 125 | 4-18 | 2 | 635 | 165 | 318 | 63 | 0.3~0.4 | 1/4 | 2284.1 | 34.9 | ||
| 65 | 1.0 | 1.0 | 216 | 185 | 145 | 4-18 | 2 | 650 | 165 | 318 | 63 | 0.3~0.4 | 1/4 | 3048 | 39.9 |
| 80 | 254 | 200 | 160 | 8-18 | 2 | 660 | 165 | 318 | 63 | 0.4~0.5 | 1/4 | 3244.7 | 51.9 | ||
| 100 | 305 | 220 | 180 | 8-18 | 2 | 816 | 280 | 425 | 64 | 0.4~0.5 | 3/8 | 6964.5 | 93.2 | ||
| 125 | 356 | 250 | 210 | 8-18 | 3 | 825 | 280 | 425 | 64 | 0.4~0.5 | 3/8 | 7439.7 | 105.3 | ||
| 150 | 406 | 285 | 240 | 8-22 | 3 | 1013 | 365 | 549 | 65 | 0.5 | 3/8 | 14912 | 184.5 | ||
| 200 | 0.6 | 0.6 | 521 | 340 | 295 | 8-22 | 3 | 1300 | 483 | 749 | 66 | 0.6 | 1/2 | 49161 | 407.4 |
| 250 | 635 | 395 | 350 | 12-22 | 5 | ||||||||||
| 300 | 749 | 445 | 400 | 12-22 | 5 |
注：1. 氣動隔膜閥門尚可附裝反饋信號、限位器或定位器，以適應自控、程控或調節流量的需要。
2. 氣動閥門的反饋信號采用無觸點傳感技術。
3. 采用薄膜式氣缸替代活塞式氣缸，排除了活塞易損漏而導致無法啟閉閥門的弊端。
4. 當氣源發生故障時，可操作手輪使閥門開啟。
溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的EG41W(無襯里)、EG41J(襯膠)堰式隔膜閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
