氣動襯膠/襯氟塑料隔膜閥(常開式)

概述

W型　JFS型　EG6K41W、J、F-6、10、16型
氣動襯膠/襯氟塑料隔膜閥(常開式)是一種特殊形式的截斷閥。塑料隔膜閥與其它閥門最大的區別在于：采用無填料函的構造；橡膠隔膜可使流道內的腐蝕性介質與所有驅動部件處于完全隔離的狀態，從而杜絕了通常閥門的“跑、冒、滴、漏”等弊端。

  • 設計與制造按：GB12239或BS5156
  • 結構長度按：GB12221或BS5156
  • 法蘭連接尺寸按：GB4216.4或BS4504
  • 試驗與檢驗按：GB/T13927或BS5156

適用范圍

當前隔膜閥廣泛地應用于城建、化工、冶金、石油、制藥、食品、飲料、環保中。

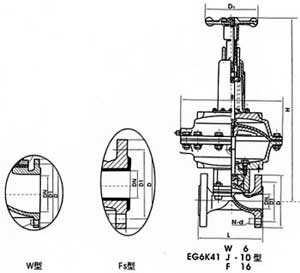

結構示意圖

氣動襯膠、襯氟塑料隔膜閥(常開式)



性能規范

型號 公稱壓力
PN（Mpa）		 試驗壓力PS（Mpa） 適用介質 工作溫度（℃）

EG6B41WJFS-6 0．6 0．9 0．66 W．非腐蝕性流體
J·一般腐蝕性流體
FS。強酸堿及各種有機溶劑
（溶融堿金屬元素氧除外）		 ≤100
≤85
≤150
EG6B41WJFS-10 1．0 1．5 1．1
EG6B41WJFS-16 1．6 2．4 1．76

外形連接尺寸及重量

型號 公稱通徑
DN（mm）		 尺寸 氣動裝置 質量
（㎏）
L f D1 D D0 n-d H B 代號
ES		 耗氣量（cm3） 氣源壓力（MPa） 氣源接頭
J型 W型
EG6B41WJFS-16 20 121 117 2 75 105 120 4-13．5   168 61 163．87 0．3 1/8 7．2
25 131 127 2 85 115 120 4-13．5 394 168 61 196．65 0．3-0．4 1/8 8．9
32 150 146 2 100 140 120 4-17．5 400 168 61 229．4 0．3-0．4 1/8 10．6
40 163 159 2 110 150 165 4-17．5 485 260 62 1425．7 0．3-0．4 1/4 19．5
50 194 190 2 125 165 165 4-17．5 635 318 63 2284．1 0．3-0．4 1/4 34．9
EG6B41WJFS-10 65 220 216 2 145 185 165 4-17．5 650 318 63 3048 0．3-0．4 1/4 39．9
80 258 254 2 160 200 165 8-17．5 660 318 63 3244．7 0．4-0．5 1/4 51．9
100 309 305 2 180 220 280 8-17．5 816 425 64 6964．5 0．4-0．5 3/8 93．2
125 362 356 3 210 250 280 8-17．5 825 425 64 7439．7 0．4-0．5 3/8 105．3
150 412 406 3 240 285 310 8-22 1013 549 65 14912 0．5 3/8 184．5
EG6B41WJFS-6 200 529 521 4 295 340 483 8-22 1300 749 66 49161 0．5 1/2 407．4

注：

  1. 氣動隔膜閥尚可附裝反饋信號、限位器或定位器，以適應自近控、程控或調節流量的需要。
  2. 氣動閥門的反饋信號采用無觸點傳感技術。
  3. 采用氣缸活塞式。
  4. 當氣源發生故障時，可操作手輪使閥門開啟。

塑料隔膜閥產品特點及用途

  1. 塑料隔膜閥適用于腐蝕介質的輸送及截流、流量的調節，根據材質不同使用溫度-14℃～140℃。
  2. 塑料隔膜閥過流部件采用RPP或PVDF注塑件組裝而成，耐腐蝕性能優良。
  3. 塑料隔膜閥的密封件膜片采用F46或PFA制成，耐折次數≥12000次，耐腐蝕性能與F4相當。
  4. 塑料隔膜閥采用了螺桿升降結構，啟閉力矩大，平穩性好。

塑料隔膜閥的安裝與使用

  1. 兩端法蘭與管路聯接時，要均勻擰緊螺栓，防止法蘭變形，造成泄漏。
  2. 順時針方向旋轉手柄為關閉，反之開啟。
  3. 根據指示器位置可判斷開啟程度。

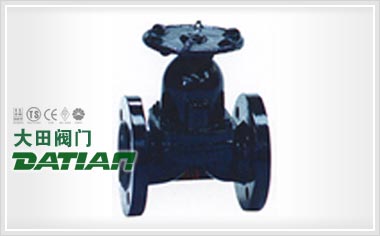

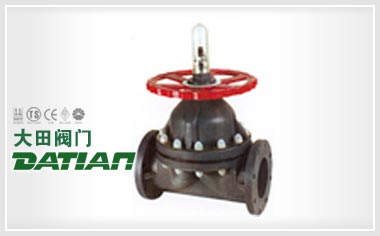

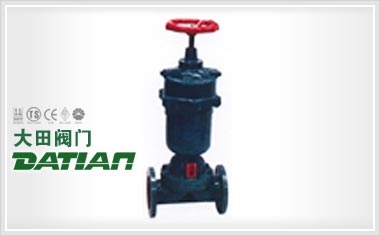

塑料隔膜閥系列產品

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的氣動襯膠/襯氟塑料隔膜閥(常開式)性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。

上一個產品：全氟塑料隔膜閥 下一個產品：英標氣動襯膠/襯氟隔膜閥(常閉式)
