YB7系列背壓閥也叫泵保護閥，用于一般控制系統無法適用的工況，它作為一種特殊的壓力控制閥，常與自動再循環匹配，用于泵保護系統。背壓閥在其它控制閥系統中也有大量應用。背壓閥控制上游壓力，使其達到工廠工藝設定的壓力值或系統要求的壓力值，防止出現汽化和氣蝕現象。仔細匹配自動再循環閥和背壓閥間的工藝條件，確保泵得到最佳的保護，為系統長期穩定和安全運行提供了保證。
泵保護閥是自力式的，受到彈簧力作用的閥芯沿軸向運動，這樣在背壓閥前后產生壓差。同時，閥座上孔的開度逐漸變大，直至壓差到達設定點。
泵保護閥維護簡便。可提供安裝和維護手冊。
標準尺寸：DN25~DN150（1″-6″）
公稱壓力范圍：PN10~PN400（ANSI150Lbs~ANSI 2500Lbs）其它壓力等級按需提供。
法蘭標準按照DIN或ANSI，其標準（如：ISO，BS，JIS，NF）可以特制。
材料的維度范圍：
| 閥體材料 密封件材料 |
A105 | LF2 | F304 | F316 |
|---|---|---|---|---|
| NBR | -20～+100 | -30～+100 | -30～+100 | -30～+100 |
| FKM | -20～+200 | -40～+200 | -40～+200 | -40～+200 |
| PTFE | -20～+230 | -40～+230 | -80～+230 | -80～+230 |
| 不銹鋼纏繞墊 | -20～+300 | -40～+300 | -196～+300 | -196～+300 |

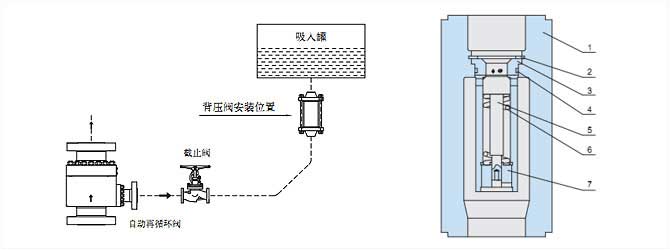

| NO | 名稱 | 材質（常用） | |||
|---|---|---|---|---|---|
| 1 | 閥體 | A105 | LF2 | F304 | F316 |
| 2 | 孔用彈性擋圈 | 2Cr13 | 2Cr13 | 304 | 316 |
| 3 | 閥座 | 2Cr13+STL | 2Cr13+STL | 304+STL | 316+STL |
| 4 | O型圈 | EPDM | EPDM | EPDM | EPDM |
| 5 | 閥芯 | 2Cr13+STL | 2Cr13+STL | 304+STL | 316+STL |
| 6 | 彈簧 | 60Si2Mn | 60Si2Mn | 1Cr18Ni9Ti | 316 |
| 7 | 壓緊螺母 | 2Cr13 | 2Cr13 | 304 | 316 |
| YB | 7 | 公稱壓力 | 閥體材質 | 公稱通徑 | 結構形式 |
|---|---|---|---|---|---|
| 背壓閥 | 7系列 | PN16=PN16 Class 150LB =CL150 |
C=A105 LC=LF2 P=304 PL=304L R=316 RL=316L |
DN50=50 NPS2”=2” |
D對夾連接 F法蘭連接 S帶溢流功能 |
| 如：7型背壓閥，壓力PN40 閥體材料為A105 公稱通徑DN50 法蘭連接 型號為：YB7-PN40-C-50-F | |||||
為了使用閥門達到最佳性能，YB7應安裝在被保護的重要閥門下游，因閥出口流速較高，安裝位置應盡量靠近除氧器或給水箱。
出口管道上的單向閥用于防止液體回流,背壓閥用于保持泵出口有一恒定壓力.
