概述

設計與制造：GB12238
結構長度：GB12221
法蘭連接尺寸：GB4216、JB78、JB79

D71(半襯)、D71Fs(全襯)對夾襯氟塑料蝶閥專用于控制非腐蝕性或強腐蝕性介質，閥體內腔表面覆有可供選擇的各種氟塑料，適用于不同工作溫度和流體管路。具有強度高、耐腐蝕性能好的特點。
適用溫度：≤100℃、≤120℃、≤150℃、（可按照襯里材料）
壓力等級：0.6、1.0、1.6

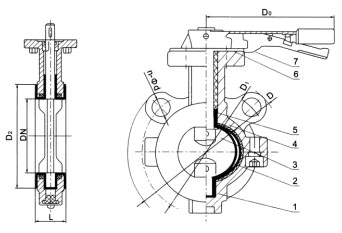

1、閥體2、蝶圈3、蝶板4、四氟圈5、碟形彈性墊圈6、手柄定位板7、手柄
D71(半襯)、D71Fs(全襯)對夾襯氟塑料蝶閥

公稱通徑		L	D mm			D1 mm			D2 mm			n-Фd mm			f mm	D0 mm	H mm	質量
DN	NPS	L	0.6	1.0	1.6	0.6	1.0	1.6	0.6	1.0	1.6	0.6	1.0	1.6	f mm	D0 mm	H mm	質量
40	11/2	43	130	150	145	100	110	110	80	88	85	4-14	4-18	4-18	3	264	132	2.5
50	2	43	140	165	160	110	125	125	90	93	100	4-14	4-18	4-18	3	264	132	3.5
65	21/2	46	160	185	180	130	145	145	110	106	120	4-14	4-18	4-18	3	290	155	4.5
80	3	46	182	200	195	150	160	160	125	123	130	4-18	4-18	8-18	3	290	160	6
100	4	52	205	220	215	170	180	180	145	150	155	4-18	8-18	8-18	3	290	165	7.5
125	5	56	235	250	2445	200	210	210	175	172	185	4-18	8-18	8-18	3	290	190	11
150	6	56	260	285	280	225	240	240	200	198	210	4-18	8-23	8-23	3	290	215	16
200	8	60	315	340	335	280	295	295	255	252	265	4-18	8-23	12-23	3	320	275	18

注：為了方便客戶安裝要求，本表給定的數值系與蝶閥連接的標準法蘭尺寸，簡圖中尺寸代號僅是其中一部分。

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的D71(半襯)、D71Fs(全襯)對夾襯氟塑料蝶閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
