概述

• 法蘭襯氟塑料蝶閥
• D41F、D41Fs、D341F、D341Fs、
• D641F、D641Fs、D941F、D941Fs
• 設計與制造：GB12238
• 結構長度：GB12221
• 法蘭連接尺寸：GB4216

用途

D(6,9)41F、D(6,9)41Fs、D341F、D341Fs法蘭襯氟塑料蝶閥專用于控制非腐蝕性或強腐蝕性介質，閥體內腔表面覆有可供選擇的各種氟塑料，適用于不同工作溫度和流體管路。具有強度高、耐腐蝕性能好的特點。
適用溫度：≤100℃、≤120℃、≤150℃、（可按照襯里材料）
壓力等級：0.6、1.0、1.6

測試

• 襯里層：電火花檢測
• 實驗與檢驗按GB/T13927標準
• 公稱壓力：PN閥體：PN×1.5 密封：PN×1.1

材料

• 閥體：鑄鐵、碳鋼、不銹鋼 蝶板：不銹鋼、碳鋼完全包覆氟塑料
• 閥桿：碳鋼鍍鎳磷、不銹鋼 閥座：PTFE、PCTFE、FEP、PFA 彈性條（墊）：Si
• 驅動裝置：組合件

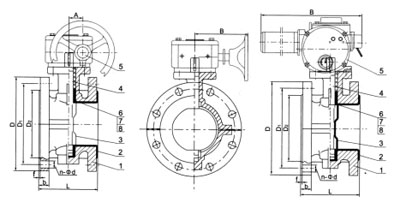

部件列表

1、閥體2、蝶圈3、蝶板4、蝶桿5、驅動裝置6、四氟圈7、填料圈8、蝶形彈簧
