LD71F(半襯)、LD71Fs(全襯)凸耳式襯氟塑料蝶閥專用于控制非腐蝕性或強腐蝕性介質，閥體內腔表面覆有可供選擇的各種氟塑料，適用于不同工作溫度和流體管路。具有強度高、耐腐蝕性能好的特點。
適用溫度：≤100℃、≤120℃、≤150℃、（可按照襯里材料）
壓力等級：磅 150
閥體：碳鋼、不銹鋼 蝶圈：PTFE、PCTFE、FEP、PFA 蝶板：不銹鋼、碳鋼完全包覆氟塑料
蝶形彈性墊圈：彈簧鋼 驅動裝置：組合件

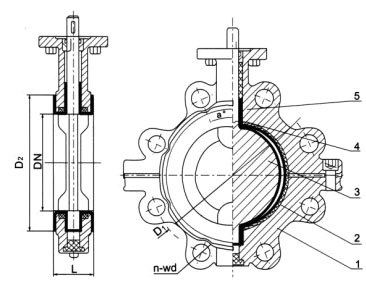

1、閥體2、蝶圈3、蝶板4、四氟圈5、蝶形彈簧墊圈6、驅動裝置
| 公稱通徑 | 公稱壓力 | L mm |
D1 mm |
D2 mm |
a° mm |
n-wd in |
蝸輪裝置 | 氣動裝置 | 電動裝置 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DN | NPS | Class | A | B | A | B | A | B | |||||
| 50 | 2 | 150 | 43 | 120.5 | 92 | 45° | 4-3/4 | 45 | 120 | 125 | 94 | 162 | 187 |
| 65 | 21/2 | 46 | 139.5 | 105 | 45° | 4-3/4 | 45 | 120 | 165 | 108 | 162 | 187 | |
| 80 | 3 | 46 | 152.5 | 127 | 22.5° | 4-3/4 | 45 | 120 | 185 | 128 | 162 | 187 | |
| 100 | 4 | 52 | 190.5 | 157 | 22.5° | 8-3/4 | 45 | 120 | 185 | 128 | 162 | 187 | |
| 125 | 5 | 56 | 216 | 186 | 22.5° | 8-7/8 | 45 | 120 | 210 | 137 | 162 | 187 | |
| 150 | 6 | 56 | 241.5 | 211 | 22.5° | 8-W3/4 | 66 | 150 | 224 | 160 | 162 | 187 | |
| 200 | 8 | 60 | 298.5 | 266 | 22.5° | 8-W3/4 | 85 | 170 | 295 | 182 | 409 | 513 | |
| 250 | 10 | 68 | 362 | 319 | 15° | 12-W/7/8 | 85 | 170 | 382 | 228 | 409 | 513 | |
| 300 | 12 | 78 | 432 | 370 | 15° | 12-W7/8 | 106 | 205 | 382 | 228 | 409 | 513 | |
| 350 | 14 | 78 | 476 | 429 | 15° | 12-W1 | 106 | 205 | 440 | 262 | 409 | 513 | |
| 400 | 16 | 102 | 540 | 480 | 11.25° | 16-W1 | 130 | 240 | 585 | 332 | 409 | 513 | |
| 500 | 20 | 127 | 635 | 585 | 9° | 20-W11/4 | 155 | 240 | 585 | 332 | 409 | 513 | |
| 600 | 24 | 154 | 749.5 | 682 | 9° | 20-W11/4 | 169 | 306 | 585 | 332 | 409 | 513 | |
溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的LD71F(半襯)、LD71Fs(全襯)凸耳式襯氟塑料蝶閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
