法蘭襯膠蝶閥采用整體包膠形式（閥體、閥瓣包膠即介質過流部分均無跟閥體直接接觸），以適應不同介質的流體、半流體、氣體或粉末狀管路輸送和容器上，作為截流機構或調節裝置使用。法蘭襯膠蝶閥廣泛安裝于石油、化工、冶金、電站、城市給排水、環保、醫藥、食品、造紙等工業系統中、以確保不同使用條件下的密封性、耐蝕性。

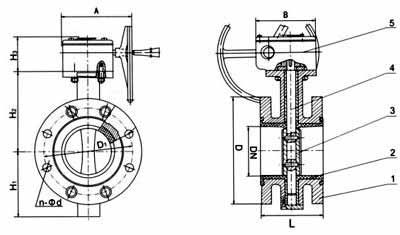

部件列表：1、閥體 2、閥座 3、蝶板 4、閥桿
| 密封圈材料代號 | 適用溫度 | 適用介質 |
|---|---|---|
| NR | ≤85℃ | 水、空氣、酸堿類 |
| CR | ≤85℃ | 水、煤氣、酸堿類 |
| NBR | ≤100℃ | 水、油品 |
| CPDM | ≤120℃ | 水、蒸汽、一般酸堿類 |
| FKM | ≤150℃ | 水、蒸汽、強酸堿類 |
| 閥體 | 鑄鐵、球墨鑄鐵、碳鋼、不銹鋼 |
|---|---|
| 蝶板 | 鑄鐵、球墨鑄鐵、碳鋼、不銹鋼、碳鋼完全包覆橡膠或氟塑料 |
| 閥桿 | 碳鋼鍍鎳磷、不銹鋼 |
| 閥座密封圈 | 天然膠NR、氯丁膠CR、丁腈膠NBR、三元乙丙膠EPDM、氟橡膠FKM |
| 氣動裝置 | 組合件 |
壓力等級：PN（MPa） 1.0 1.6
| 公稱通徑DN | L mm |
D mm |
D1 mm |
n-d（mm） | H1 mm |
H2 mm |
質量 | |
|---|---|---|---|---|---|---|---|---|
| PN1.6 | PN1.6 | |||||||
| 50 | 108 | 165 | 125 | 4-18 | 4-18 | 91 | 120 | 8 |
| 65 | 112 | 185 | 145 | 4-18 | 4-18 | 104 | 140 | 11.5 |
| 80 | 114 | 200 | 160 | 8-18 | 8-18 | 107 | 150 | 12.5 |
| 100 | 127 | 220 | 180 | 8-18 | 8-18 | 135 | 165 | 23 |
| 125 | 140 | 250 | 210 | 8-18 | 8-18 | 129 | 190 | 40.5 |
| 150 | 140 | 285 | 240 | 8-22 | 8-22 | 131 | 205 | 46.5 |
| 200 | 152 | 340 | 295 | 8-22 | 12-22 | 177 | 2550 | 61 |
| 250 | 165 | 395 | 350 | 12-22 | 12-26 | 206 | 270 | 73.5 |
| 300 | 178 | 445 | 400 | 12-22 | 12-26 | 220 | 320 | 103 |
| 350 | 190 | 505 | 460 | 16-22 | 16-26 | 264 | 358 | 120 |
| 400 | 216 | 565 | 515 | 16-26 | 16-30 | 298 | 400 | 217 |
| 450 | 222 | 615 | 565 | 16-26 | 327 | 420 | 242 | |
| 500 | 229 | 671 | 620 | 20-26 | 352 | 480 | 279 | |
| 600 | 267 | 780 | 725 | 20-30 | 446 | 560 | 396 | |
| 700 | 292 | 895 | 840 | 24-30 | 486 | 610 | 596 | |
溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的D41J(半襯)、D41J、D41J/FS(全襯)法蘭襯膠蝶閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
