用途

大田閥門公司生產銷售的EG11W內螺紋隔膜閥，專用于控制一般腐蝕性介質，可供各類管路或設備上作啟閉及節流用。
內螺紋隔膜閥驅動方式可選用手動、蝸輪、氣動、電動，連接方式可選用內螺紋，結構形式可選用隔膜式，密封結構可選用軟密封、硬密封，壓力范圍PN0.1-10Mpa，公稱通徑為DN8-80mm，材質可選用鑄鐵、鑄鋼、不銹鋼。由于閥門的使用范圍非常的廣泛，同一種閥門在不同的場合與工況有不同的搭配 。

• 適用溫度：≤120℃、≤150℃(按照隔膜材料)
• 壓力等級：PN(MPa) 0.6 1.0 1.6

適用范圍

當前隔膜閥廣泛地應用于城建、化工、冶金、石油、制藥、食品、飲料、環保中。

材料

閥體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
閥蓋：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
隔膜：橡膠
閥瓣：鑄鐵、不銹鋼
閥桿：碳鋼、不銹鋼
手輪：鑄鐵

測試

襯里層：電火花檢測
試驗與檢驗按BS6755標準
公稱壓力：PN(MPa)
閥體：PN×1.5
密封：PN×1.1

EG11W 內螺紋隔膜閥	EG11W 內螺紋隔膜閥外鏈

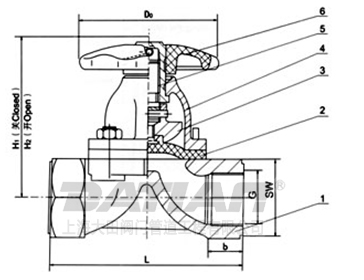

部件列表：1．閥體　2．隔膜　3．閥瓣　4．閥桿　5．閥蓋　6、手輪
設計與制造：BS5156
結構長度：BS5156
法蘭連接尺寸：BS4504、DIN2532、JIS B2212、ANSI B16.1、ISO2004

主要尺寸參數

公稱通徑		公稱壓力 MPa	工作壓力 MPa	L mm	SW mm	b mm	H1 mm	b mm	D0 mm	質量 Kg/kilos
DN	G
8	1/4	1.6	1.6	50	20	-	60	66	45	0.6
10	3/8			50	24	-			45	0.7
15	1/2			65	38	8	84	92	50	0.8
20	3/4			85	40	12	93	103	50	1.1
25	1			110	48	18	106	120	66	1.9
32	1 1/4			120	58	18	137	156	96	3.3
40	1 1/2			140	69	18	142	163	96	4.2
50	2			165	85	20	167	192	96	5.8
65	2 1/2		1.0	203	60	20	190	225	165	9.5
80	3			254	105	32	206	246	230	16.2
