1、單偏心密封碟閥的密封原理

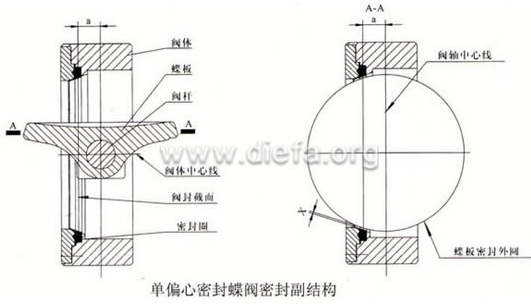

單偏心密封碟閥的密封原理圖

2、雙偏心密封蝶閥的密封原理

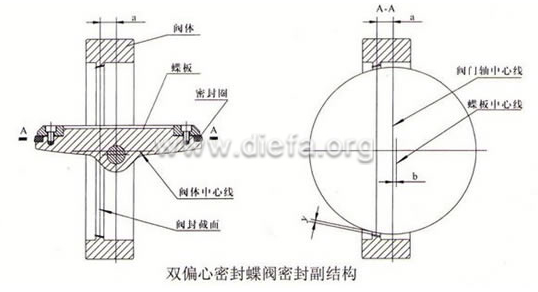

雙偏心密封蝶閥的密封原理圖

由于在單偏心碟閥的基礎上將蝶板的回轉中心（既閥門軸中心）與閥體中心線形成尺寸b偏置，使得蝶閥在開啟過程中，蝶板的密封面會比單偏心密封蝶閥更快地脫離閥座密封面，蝶板轉動至8°～12°時，蝶板密封面完全脫離閥座密封，完全開啟時，兩密封面之間形成一個更大的間隙y，該類蝶閥的設計，大大降低了兩密封面之間的機械磨損及擁擠壓變形，使蝶閥的密封性能更為提高。
由于蝶板的回轉中心（即閥門軸中心）與蝶板密封截面按a偏心設置，使得蝶閥在開啟過程中，蝶板密封面逐漸脫離閥座密封面，蝶板轉動至20°～25°時，蝶板密封面完全脫離閥座密封面，完全開啟時，兩密封面之間形成間隙x，從而使得蝶閥在啟閉過程中，兩密封面之間相對機械磨損及擠壓大為降低，從而保證了蝶閥的密封。

3、三偏心密封蝶閥的密封原理

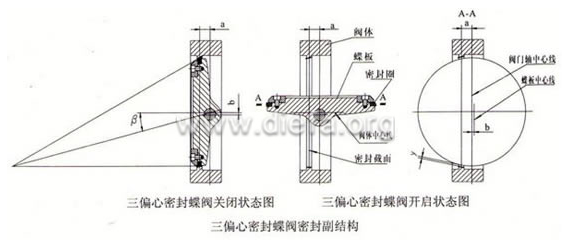

三偏心密封蝶閥的密封原理圖

由于在雙偏心蝶閥的基礎上將閥座中心線再與閥體中心線形成一個β角偏置，使得蝶閥在啟閥過程中，蝶板的密封面在開啟瞬間立即脫離閥座密封面，而在關閉瞬間才會接觸并壓緊閥座密封面。當完全開啟時，兩密封面之間形成一個與雙偏心密封蝶閥相同的間隙y，該類蝶閥的設計，徹底消除了兩密封面之間的機械磨損和擦傷，使蝶閥的密封性能和使用壽命都得到大大提高。

4、變偏心密封蝶閥的密封原理

變偏心密封蝶閥的密封原理圖

變偏心蝶閥的獨特之處在于安裝蝶板的閥桿軸是一個三段軸式結構，此三段軸式閥桿兩段軸段同心，而中心段軸中心線與兩端軸線偏離一個中心距，蝶板就安裝在中間軸段上。這樣的偏心結構使得蝶板在全開位置時成為雙偏心狀，而在蝶板轉動到關閉位置時則成為單偏心狀。由于偏心軸的作用，在接近關閉時，蝶板向閥座的密封錐面內移進一個距離，蝶板與閥座的密封的密封面相吻合達到可靠的密封性能。
