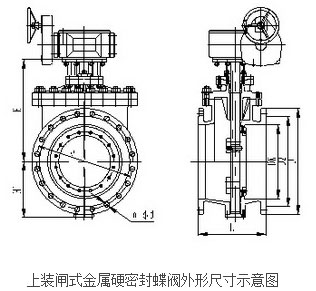

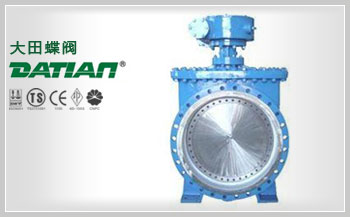

上裝閘式金屬硬密封蝶閥產品概述

上裝閘式金屬硬密封蝶閥是在多層次三偏心金屬硬密封蝶閥的基礎上，開發的又一款新產品。除了具備多層次三偏心金屬硬密封蝶閥的全部優良性能外，還能雙向承壓，該蝶閥一個最大的優點是可以實現在現場維修。隨閥體材質的選用，使用溫度可從-29℃～550℃，由于其良好的流量既可以關閉截斷介質，也可以任意調節介質的流量。

上裝閘式金屬硬密封蝶閥產品特點：

上裝閘式金屬硬密封蝶閥主要由閥體、閥蓋、蝶板、閥軸、閥體密封圈、蝶板密封圈、軸套、底蓋、驅動裝置等組成，具有如下特點：

• 上裝閘式結構解決了傳統偏心蝶閥不能在現場維修的問題。按照原過去多層次三偏心蝶閥，當密封圈受損傷時，需要運回生產廠家維修或記一臺蝶閥報廢。上裝閘式蝶閥無須從管線上拆下，只需花極少的時間打開閥蓋便能連同閥桿和蝶板一起從閥體內腔中 取出進行修復或更換密封圈，接著蓋上閥蓋密封上口，即可實現閥門在維修期間可以不影響管道系統的正常運行，使維修閥門造成的效益損失降低到最小程度；
• 具備多層次三偏心金屬硬密封蝶閥的全部優良性能；
• 可靠的密封功能，可達氣密封無泄露；
• 蝶板流線型設計，具有強度高，過流面積大，流阻小，節省能源；

上裝閘式金屬硬密封蝶閥執行標準

1. 閥門設計、制造按照：GB/T12238-1989《通用閥門 法蘭和對夾連接蝶閥》、JB/T8527-1997《金屬密封蝶閥》；
2. 閥門壓力試驗按照：GB/T13927-1992《通用閥門 壓力試驗》、JB/T9092-1999《閥門的檢驗與試驗》；
3. 閥門結構長度按照：GB/T12221-2005《金屬閥門 結構長度》；
4. 法蘭連接尺寸按照：GB/T9113.1-2000《平面、凸面整體鋼制管法蘭》。

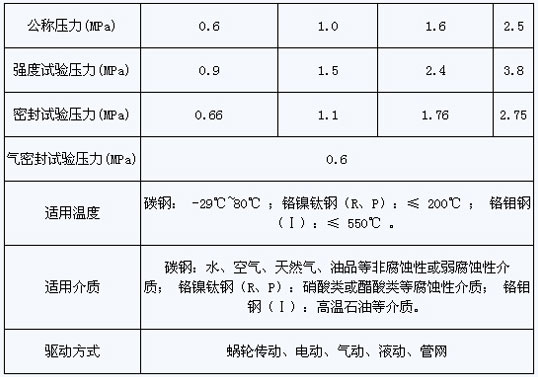

上裝閘式金屬硬密封蝶閥主要性能規范

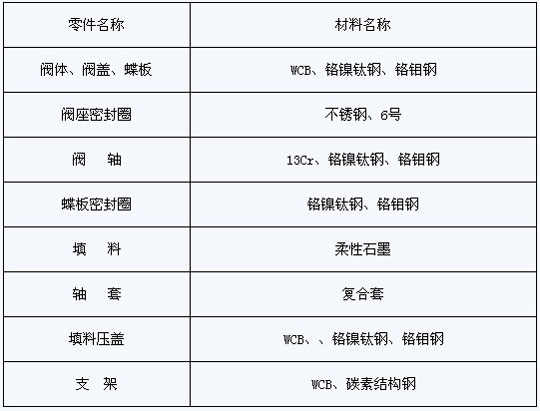

上裝閘式金屬硬密封蝶閥主要零件材料
